产品型号：
Atom Edge Pro
产品简介：
Atom EdgeﾠPro多功能原子力显微镜可对材料、电子器件、生物样本等进行亚纳米级三维扫描成像及表征，广泛应用于材料科学、化学与环境科学、半导体、微电子、生物医药等领域。具备接触、轻敲、非接触等多种工作模式，为用户提供了更为灵活和精准的操作选择。此外，它还集成了磁力显微镜、静电力显微镜、开尔文探针力显微镜、压电力显微镜等多种功能模式，稳定性强，可拓展性良好。同时，可根据用户需求灵活定制功能模块，为特定研究领域提供针对性解决方案，实现一机多用的高效检测平台。
产品特点：
● 多功能物性测量：

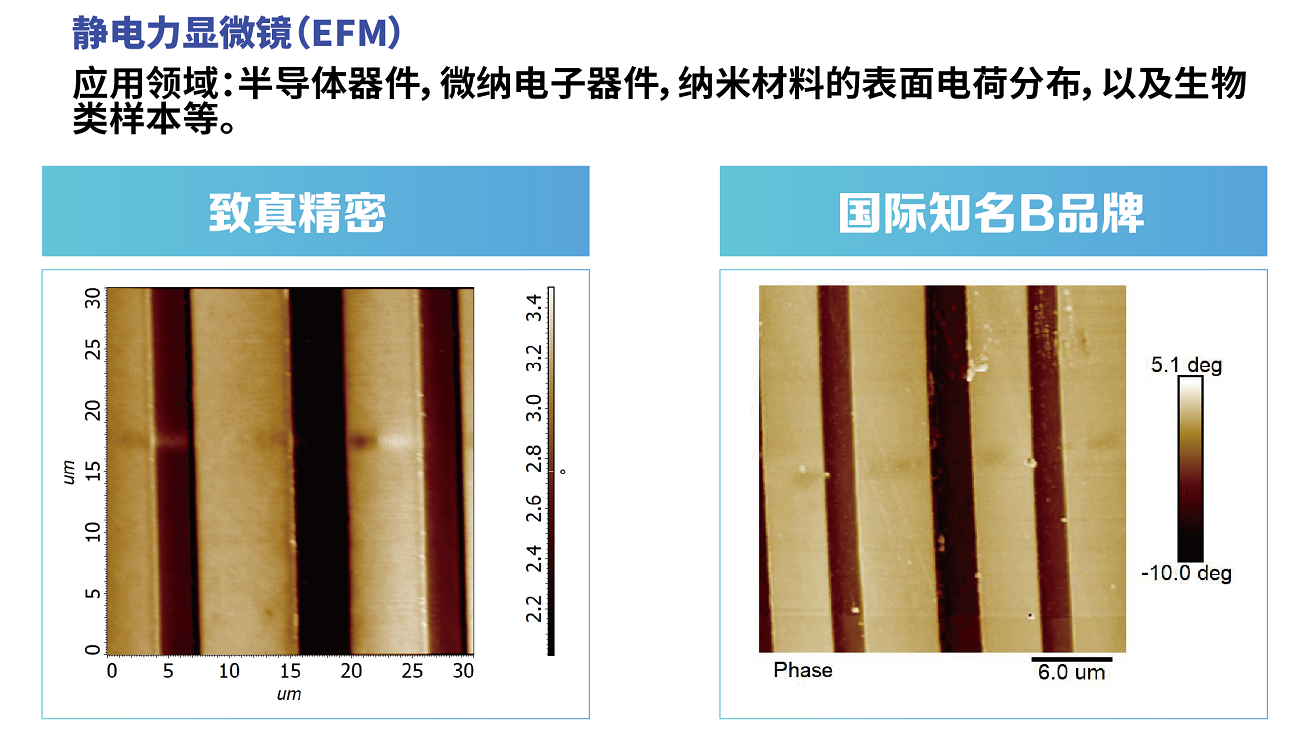

在三维形貌扫描（接触、轻敲）、磁力显微镜（MFM）、静电力显微镜（EFM）、开尔文探针力显微镜（KPFM）、压电力显微镜（PFM）、横向力显微镜（LFM）、力曲线等标准配置模式外，增加导电原子力显微镜（C-AFM）、扫描电容显微镜（SCM）、液相扫描等选配模式，真正实现在纳米材料、半导体、新能源、生物医学等领域的全面需求覆盖。
● 高精度台式扫描系统：
使用高精度台式压电扫描器，实现严格三维正交扫描（Z向线性度优于0.08%，X/Y向线性度优于0.02%），有效消除传统管式扫描器造成的图象畸变。
● 高性能数字控制器：
具备高速数据采集，高带宽反馈控制与低噪声电子信号处理能力，高精度的电路设计可确保控制信号的纯净与稳定，扫描台的精确运动和探针相互作用，保障测量精准。
● 一体式自动化实时测控软件：
深度集成光学与扫描单元，以逻辑清晰的图形化界面实现探针寻峰、进针等关键步骤的精确自动化执行，同时搭载智能参数优化与全程实时状态监控功能，可快速锁定参数，缩短调试周期，保障实验数据高度一致，全面提升操作效率。 -
样品尺寸
可兼容直径 25 mm 样品 扫描方式
XYZ三轴全样品扫描 扫描范围
100 μm × 100 μm × 10 μm扫描速率
0.1 Hz~30 Hz Z方向噪声水平
0.04 nm 非线性度
XY方向：0.02%，Z方向：0.08% 图像采样点
32 × 32～4096 × 4096 工作模式
接触模式、轻敲模式、相位成像模式、抬起模式 多功能测量
静电力显微镜（EFM）、开尔文探针力显微镜（KPFM）、压电力显微镜（PFM）、磁力显微镜（MFM）、力曲线、横向力显微镜（LFM）
选配：导电原子力显微镜（C-AFM）、扫描电容显微镜（SCM）、纳米刻蚀（物理）
-
点击图片可放大查看高清图
微纳加工表征
SiO2圆孔阵列AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：整体呈现圆孔规整正方排布，孔洞尺寸、刻蚀深度均一，三维轮廓侧壁垂直，结构重复性佳。二氧化硅材质化学稳定、硬度高，可用于 AFM 三轴尺寸校准、扫描线性度校正，也可作为光刻、纳米压印等微纳加工工艺的形貌比对基准。
SiO2线阵列 AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：通过AFM完成二维平面与三维立体形貌扫描结果分析，样品平行条纹等距分布，沟槽深度统一、侧壁陡直，几何均一性优异。可用于光刻、光栅器件的微结构工艺验证。
光伏材料与器件
FAPbI3钙钛矿AFM表征
功能模式：导电力显微镜（C-AFM）-形貌表征、表面电流
样品描述：FAPbI3钙钛矿是光伏与光电子领域的高性能光电材料，具有高吸光系数、高载流子迁移率、易制备等优点。利用 AFM 可表征其表面形貌、晶粒尺寸、晶界、粗糙度及缺陷分布，直观反映薄膜结晶质量、致密性与均匀性，为优化薄膜制备工艺、提升钙钛矿太阳能电池及光电器件性能提供关键的微观结构依据。
储能科学与工程
电池隔膜AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：电池隔膜是置于电池正负极之间的多孔绝缘薄膜，既能阻隔正负极直接接触短路，又能允许离子通过以实现充放电。它具备化学稳定、机械强度高、耐高温等特点，广泛应用于锂离子电池、动力电池、储能电池、消费电子电池等领域，是保障电池安全与性能的关键核心材料。
磁学和数据存储
Pt/Co薄膜AFM表征

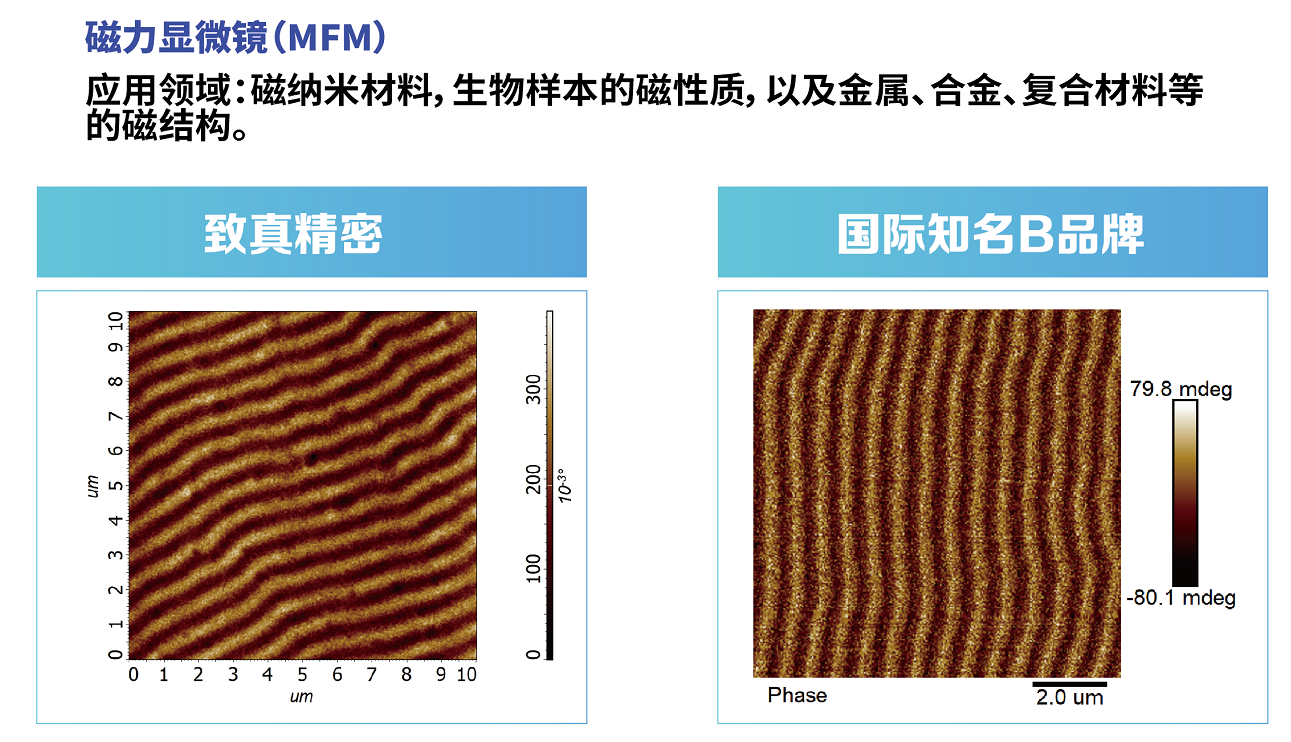

功能模式：磁力显微镜（MFM）-形貌表征、磁畴分布
样品描述：Pt/Co 薄膜是铂与钴交替形成的重金属 / 铁磁多层膜，具有强垂直磁各向异性与显著界面 DMI 效应，可稳定磁畴、斯格明子等拓扑磁结构，磁响应快、稳定性高。 主要用于SOT-MRAM、赛道存储、磁传感器、磁光器件，是自旋电子学、存算一体芯片与高密度存储的关键功能材料。
生物组织与医用
人类头发AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：头发通过AFM表征可观测表面微观形貌、粗糙度、毛鳞片结构，评估损伤程度、修复效果及处理前后的表面变化。
微生物研究
大肠杆菌AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：AFM可观测大肠杆菌的表面形貌、形态结构、粗糙度变化，实时监测菌体在药物、环境刺激下的损伤与生长状态，为微生物研究与抗菌检测提供直观依据。
高分子聚合物
PS-LDPE高聚物薄膜AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：PS-LDPE 薄膜是聚苯乙烯（PS）与低密度聚乙烯（LDPE）复合 / 共混薄膜，兼具 PS 的高透明、刚性、易印刷与 LDPE 的柔韧、热封、防潮、耐低温特性。主要用于食品包装（生鲜、冷冻、零食袋）、医药包装、日用品包装、农用膜（地膜、棚膜）、工业防护 / 绝缘膜，也用作复合膜的热封层与印刷基材，兼顾美观、密封与成本。
嵌段聚合物PS-b-P2VP AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：PS-b-P2VP 是聚苯乙烯-聚-2-乙烯基吡啶嵌段共聚物，可自组装形成高度有序的纳米微相结构，尺寸均一、可调，且 P2VP 链段具有 pH 响应与配位能力。 广泛用于纳米模板、多孔介质、光刻胶、分离膜、药物载体、催化剂载体，是纳米加工、高分子功能材料与生物医学领域的重要自组装材料。
高分子纤维膜AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：高分子纤维膜是以高分子聚合物为原料，通过静电纺丝、熔喷等工艺制成的纳米 / 微米级纤维网状薄膜，孔隙率高、比表面积大、透气性好。广泛用于过滤分离、电池隔膜、医用敷料、组织工程、防护口罩、药物缓释、传感器基底等领域，是环境、能源、生物医学、高端防护的关键材料。
高分子薄膜
PVDF（聚偏氟乙烯）薄膜AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：PVDF（聚偏氟乙烯）薄膜是一种高性能柔性功能高分子材料，可实现其纳米级表面形貌、粗糙度及均匀性的无损表征，为成膜质量与工艺优化提供关键依据。
压电材料与铁电材料
钛酸铅-铌镁酸铅（PMN-PT）AFM表征
功能模式：压电力显微镜（PFM）-形貌表征、振幅、相位图
样品描述：钛酸铅 - 铌镁酸铅（PMN-PT）是一种高性能弛豫铁电单晶材料，具有超高压电系数、优异机电耦合性能与良好的介电、电光特性。主要应用于医用超声换能器、水声探测、精密驱动、高灵敏传感器及光电子器件，是高端超声成像、精密定位与通信领域的关键功能材料。
铌酸锂(LiNbO3) AFM表征
功能模式：压电力显微镜（PFM）-形貌表征、相位图
样品描述：铌酸锂(LiNbO3)是一种经典的压电、铁电、电光、非线性光学晶体，性能稳定、机电耦合系数高。广泛用于声表面波（SAW）滤波器、光通信器件、压电传感器、调制器、光波导，在 5G/6G 通信、射频前端、光电子集成与精密传感领域应用广泛。
二维层状材料
HOPG AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：HOPG 作为原子级平整标准样品，利用 AFM 可完成仪器精度校准、针尖状态检测与成像质量验证，是纳米表征与表面科学研究的基础手段
STO（钛酸锶 SrTiO₃）AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：STO（钛酸锶 SrTiO₃）是一种典型的钙钛矿型氧化物单晶，具有介电常数高、晶格匹配性好、表面易获得原子级平整台阶等特点，广泛作为功能薄膜与异质结的衬底材料。在 AFM 形貌表征中，主要用于：观测表面原子台阶、平整度与缺陷，定量获得粗糙度、台阶高度，同时可作为标准样品校准仪器成像精度，评估薄膜生长与表面处理质量。
二维Fe3-xGaTe2 AFM表征
功能模式：轻敲成像模式-形貌表征
样品描述：Fe3-xGaTe2 是一种铁基范德华层状磁性二维材料，属于新型磁性半导体，具有可调磁有序、居里温度可控、本征铁磁性等特点，是二维磁学、自旋电子学、信息存储器件的重要研究体系。AFM 可对其进行纳米级表面形貌、片层厚度、横向尺寸、表面平整度与均匀性表征，精确判断层数、剥离质量、缺陷与畴区分布，为磁性调控、器件制备提供关键结构依据。
-
客户成果 | 海洋所《CEJ》h-WO₃/m-WO₃/TiO₂/ZnIn₂S₄：增强电荷分离与存储实现长期光诱导阴极保护
致真精密仪器AtomEdge Pro多功能原子力显微镜测试表明，WO₃/TiO₂/ZnIn₂S₄复合电极在光照下产生最大的表面接触电位差（CPD）正移（682 mV），证实了其最优异的电荷分离效率。
仪器设备：多功能原子力显微镜 发布时间：2026-03-11 原文链接：点击跳转
客户成果 | 东北大学《 J. Energy Storage》：晶粒应力诱导BST基陶瓷中纳米畴的形成以增强其储能性能
致真精密仪器AtomEdge Pro多功能原子力显微镜通过压电力响应显微镜（PFM）模式，直接观测到了 BST-BiLT 陶瓷中尺寸为几纳米至几十纳米的极性纳米区域（PNRs），其细小、弥散的畴结构证实了弛豫铁电相的形成，为揭示晶格应力诱导 PNRs 的微观机制提供了关键可视化证据，从而支撑了储能性能提升的结构起源解释。
仪器设备：多功能原子力显微镜 发布时间：2026-02-23 原文链接：点击跳转
客户成果 | 助力厦门大学科研团队在半导体自旋-能谷电子学领域取得重要进展
致真精密仪器的原子力显微镜发挥了重要支撑作用。它精准确认了CVD生长的WS₂为厚度0.72 nm的单层结构，是实现强自旋-轨道耦合与能谷选择性光跃迁的关键基础；同时验证了材料表面均匀、无缺陷，保障了器件性能的可靠性。此外，其测得的WS₂厚度均一性为“沟道宽度影响光电流极化率”的结论排除了厚度变量干扰，增强了研究的可信度，为实现高达41.90%的室温光电流极化率等核心成果提供了关键保障。
仪器设备：多功能原子力显微镜 发布时间：2026-01-09 原文链接：点击跳转
客户成果 | 致真精密仪器助力辽宁科技大学科研团队多篇论文刊于国际顶级期刊
致真精密仪器的原子力显微镜所搭载的原位KPFM技术，不仅显著提升了界面电荷动态行为的观测能力，也为高性能光电材料与器件的理性设计提供了坚实的数据支撑。
仪器设备：多功能原子力显微镜 发布时间：2026-05-06 原文链接：点击跳转
客户成果丨致真精密仪器原子力显微镜助力辽宁科技大学光电催化科研新突破
致真精密仪器自主研发的 AtomEdge Pro 多功能原子力显微镜，凭借其原位光辅助开尔文探针力显微镜（KPFM）技术，为该研究提供了关键的纳米级界面电荷动力学表征支持，成为解析材料性能提升机制的核心工具。
仪器设备：多功能原子力显微镜 发布时间：2026-03-25 原文链接：点击跳转
客户成果丨致真精密仪器原子力显微镜助力山西师范大学食品科研新突破
致真 AFM 为山西师范大学团队的研究提供了关键的微观结构与力学性能数据，助力他们在可食用涂层的研究上取得突破性进展，为食品保鲜领域带来了新的技术思路与解决方案。
仪器设备：多功能原子力显微镜 发布时间：2025-10-31 原文链接：点击跳转
客户成果 | 辽宁科技大学《J. Environ. Manage.》基于六方氮化硼电子调控构建FeCu双金属活性位点实现高性能电芬顿降解罗丹明B
致真精密仪器AtomEdge Pro多功能原子力显微镜的开尔文探针力显微镜(KPFM)功能，通过纳米尺度表面电势测量获得关键数据，揭示了h-BN改性对电极表面电子特性的优化效应 —— 其测得目标电极表面电势显著降低，证实了h-BN诱导的电子富集效应，为解释电极在电芬顿反应中增强的电子转移能力和催化性能提供了关键的实验证据。
仪器设备：多功能原子力显微镜 发布时间：2025-09-08 原文链接：点击跳转
客户成果 | 天津工业大学《Polym. Degrad. Stab.》长期氧化老化下乙烯-醋酸乙烯酯相容剂改性废聚乙烯沥青的界面演化与相稳定性研究
致真精密仪器AtomEdge Pro多功能原子力显微镜，通过轻敲模式观测不同扫描尺度下WPE/EVA共混物及改性沥青的形貌、相态与三维拓扑结构，直观呈现EVA 含量对体系微观结构的调控规律，精准区分WPE相、EVA相与沥青基质，清晰印证了EVA相容化后纳米级界面相的形成及对WPE相的分散稳定作用，为解析EVA的相容化微观机制、关联微观结构与宏观性能提供了直接的可视化证据。
仪器设备：多功能原子力显微镜 发布时间：2025-09-20 原文链接：点击跳转
客户成果 | 广东工业大学《Applied Physics Letters》合成反铁磁斯格明子体系中拓扑霍尔效应的观测
研究团队使用致真精密仪器自主研发的AtomEdge Pro原子力显微镜，在 [Pt/Co/Ru]₂基合成反铁磁体系中观测到拓扑霍尔效应，证实磁近邻效应和界面原子扩散是其产生的核心原因，为相关自旋电子学研究提供关键实验依据。
仪器设备：多功能原子力显微镜 发布时间：2025-09-07 原文链接：点击跳转
